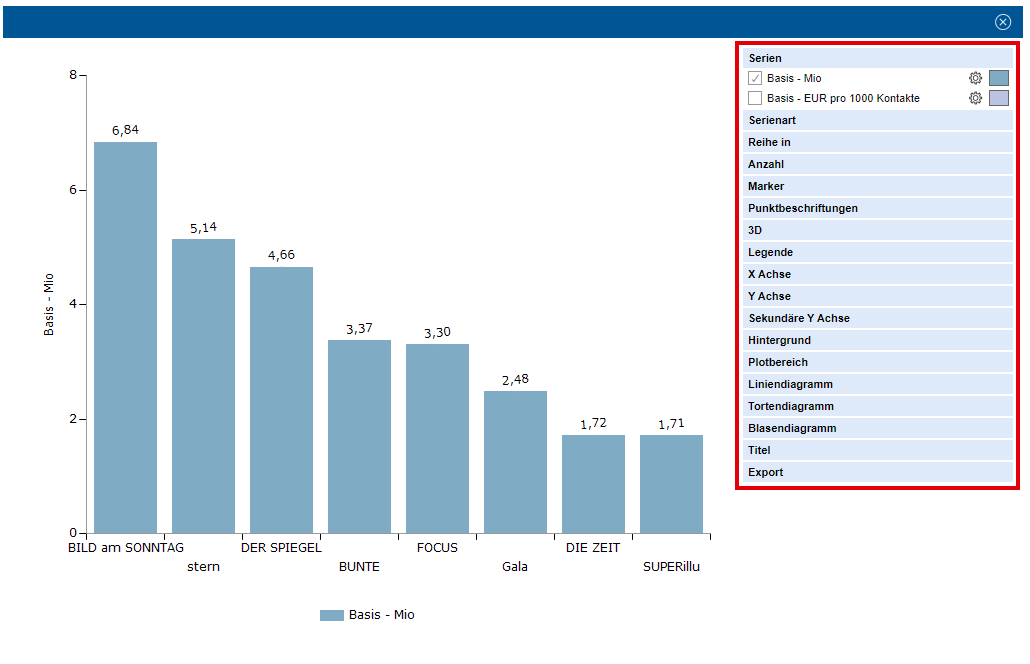

Designoptionen
Die Standardansicht ist ein Säulendiagramm, in welchem die erste Spalte der Tabelle abgebildet wird. Mithilfe der Designoptionen stehen Ihnen eine Reihe an Möglichkeiten zur Verfügung Ihr Chart entsprechend Ihrer Vorstellungen zu gestalten, wie beispielsweise die Hinzunahme weiterer Spalten in die Darstellung.
Mit Ausnahme der Vorgaben der Serieneinstellungen werden alle Einstellungen wie Linienstärke, Gitteranzeige und die Achsendarstellung bis zur nächsten Änderung gespeichert.
Serien
Auswahl der darzustellenden Spalten
Zur Auswahl stehen alle (markierten) Spalten der Auswertungstabelle. Per Drag & Drop kann die Reihenfolge der Leistungswerte oder Zielgruppen geändert werden ohne in die Tabelle zurückzukehren.

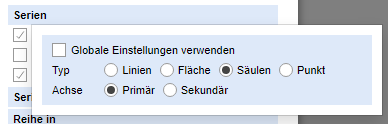

Charttypen kombinieren
Nach Deaktivierung der Globalen Einstellung wählen Sie den alternativen Typ und die Achse. Die Primäre Achse gibt die Skalierung der Y-Achse vor. Über die Auswahl der Sekundären Achse wird die Datenreihe unabhängig von der Skala der Primären Achse auf einer sekundären Achse in die bestehende Darstellung eingepasst.

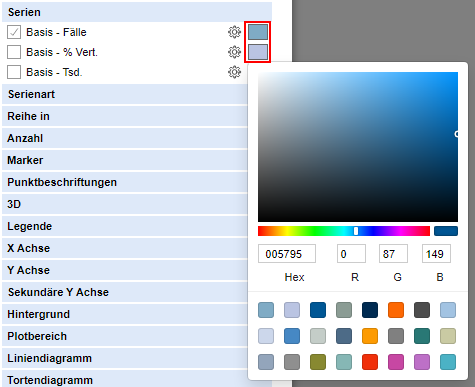

Auch die Farbe, in der die Serie dargestellt wird, können Sie verändern.

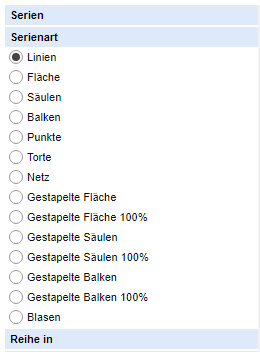

Serienart
Zur Veranschaulichung der Ergebnisse kann an dieser Stelle der Diagrammtyp angepasst werden.
Reihe in
Über diese Auswahl kann die Orientierung der Datenreihen in der Grafik geändert werden.
Damit ist es z.B. möglich, in der Zeitreihe Ergebnisse mehrerer Jahrgänge in einem Chart abzubilden.
Anzahl
Die Anzahl der dargestellten Spalten pro Grafik kann über die Auswahl Anzahl frei gewählt werden.
Für eine Eingrenzung der Merkmale ist die Rückkehr in die Tabellierung / Rangreihe nicht notwendig.
Marker
Die Anzeige von Datenpunkten zum Kennzeichnen einzelner Datenwerte kann optional eingeblendet werden. Auch die Größe und Form des Markers können hier festgelegt werden.
Punktbeschriftungen
Die Beschriftung der einzelnen Datenpunkte kann ebenfalls angepasst und optional ausgeblendet werden.
Weiterhin ist die Verortung der Punktbeschriftungen innerhalb des Charts anpassbar.
3D
Das gesamte Chart kann dreidimensional dargestellt und die Winkel angepasst werden.
Legende
In der Legende werden die Serienbezeichnungen angezeigt. Ob und an welcher Stelle im Chart diese angezeigt werden sollen, lässt sich hier festlegen.
X-Achse, Y-Achse und sekundäre Achse
Die Achsenbeschriftungen können bei Bedarf ausgeblendet oder farblich verändert werden. Die Gitterlinien lassen sich ebenfalls ausblenden.
Die Optionen Beschriftung anzeigen, staffeln und Winkel stehen nur für die X Achse zur Verfügung. Hiermit lässt sich die Anordnung langer Beschriftungen optimieren.
Die Sekundäre Achse sollte bei der Darstellung zweier voneinander unabhängiger Grafen eingeblendet werden. Verwenden Sie die sekundäre Achse, wenn die Grafen stark verschiedene Wertebereiche aufweisen, wie die Hochrechnung in Mio. und der TNP.
Hintergrund / Plotbereich
Farbe und Farbverlauf für Hintergrund und Plotbereich können jeweils getrennt angepasst werden. Rahmen lassen sich um Chart und Plotbereich festlegen.
Liniendiagramm
Für Liniendiagramme lässt sich die Breite der Linie im Chart anpassen.
Tortendiagramm
Für Tortendiagramme kann die Schwelle, ab der Segmente zusammengefasst werden, festgelegt werden.
Die kleinsten Segmente werden entsprechend des vorgegebenen Schwellenwerts zu einem Restsegment mit der Bezeichnung Other zusammengefasst.
Blasendiagramm
Für Blasendiagramme lassen sich Form, Farbe und Größe der Blasen konfigurieren.
Titel
Oberhalb der Grafik werden Studientitel, Gewicht und Zielgruppe angezeigt. Diese Informationen können hier ausgeblendet werden.
Export
Alle Charts können nach Excel und PowerPoint ausgegeben und dort weiter bearbeitet werden oder als Bitmap exportiert werden. Als Bitmap sind die Formate JPEG, PNG, GIF und BMP vorgesehen. Die Größe des Bitmaps kann vorgegeben werden.
